引き続き屋根の話。
図面を描いているとここどうなるの?
という箇所にどうしてもぶつかります。

寄棟の場合、
昨日の棟換気部の取り合いや
登り棟とタテハゼの納まりなどがそれで
現場にてナルホドと納まった屋根を記録してきました。

実務でされている方にはとても参考になるかと思います。

■タテハゼピッチ@328

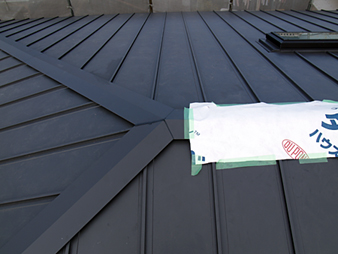

■登り棟と棟の納まり
■養生シートを外して棟換気の笠木を上からかぶせます

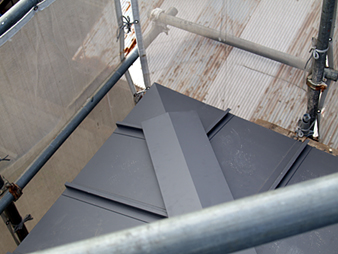

■登り棟と軒先の納まり

■登り棟とタテハゼの納まり
